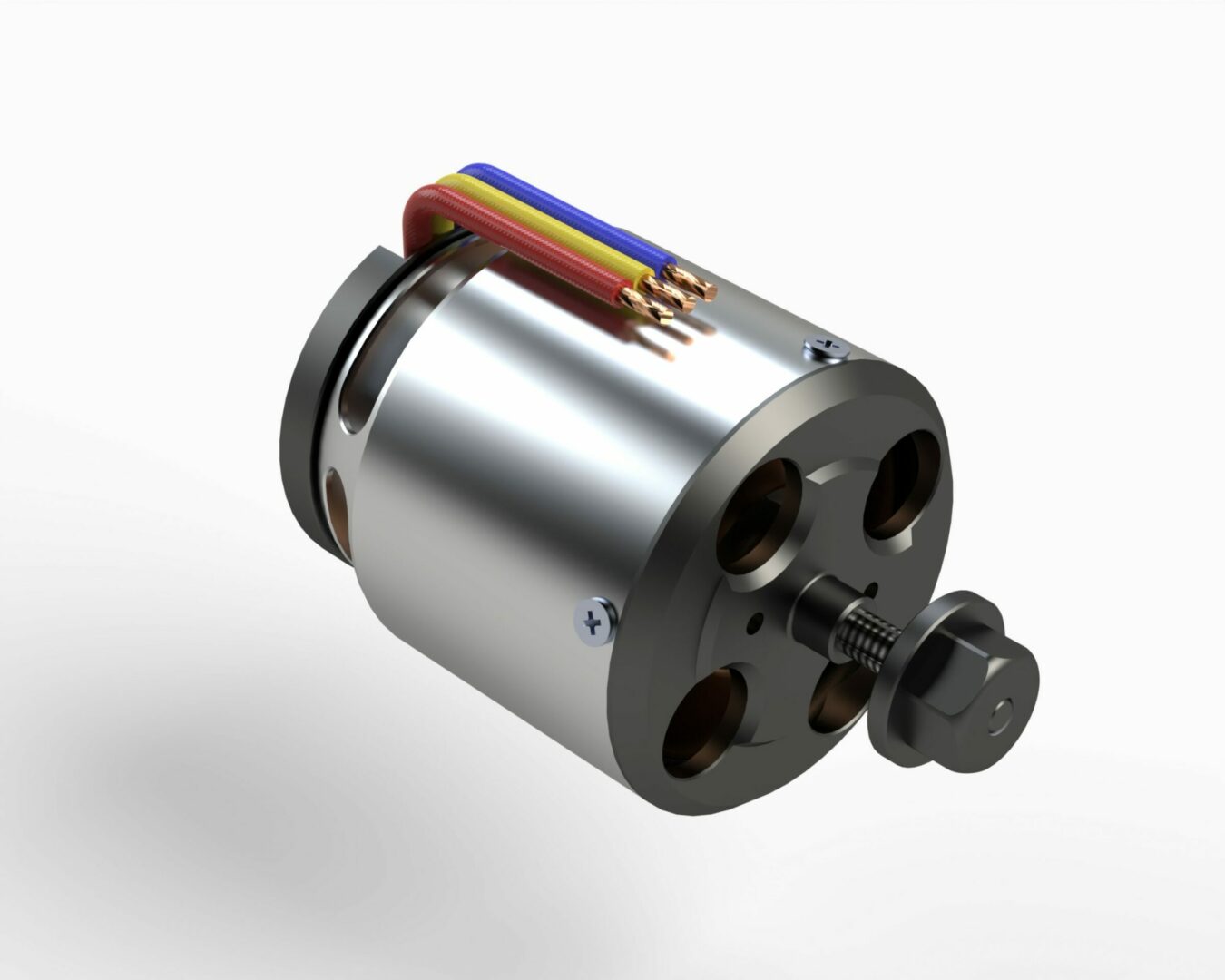

ORBIT 1

ORBIT 1 ist ein Außenläufer BLDC Motor für Hochleistungsanwendungen mit bis zu 1 kW an Leistung. Der Motor ist führend bei Leistungsgewicht und Wirkungsgrad, daher ist er insbesondere für UAVs oder andere Anwendung mit Beschränkungen in Bauraum, Gewicht und Energieversorgung geeignet.

Der ORBIT 1 ist in verschiedenen Versionen mit oder ohne Lüfter und als Multicopter Version verfügbar.

Wir passen unsere ORBIT Motoren auf Ihre Anwendung individuell an und können z.B. Gehäuse, Welle, Windungen, usw. ändern. Bitte sprechen Sie unser Sales Team an für weitere Informationen.

1 kW

Peak Power

1,5 Nm

Peak Torque

25.000

Max. RPM

Sie möchten mehr Informationen zu unseren Antriebslösungen?

Besonders kompakt und kurze Länge
Sehr niedriges Gewicht
Führend bei Leistungsgewicht und Wirkungsgrad
Besonders robust durch drittes Kugellager mit abgestützter Glocke
Besonders geeignet für Anwendungen mit hohem Drehmoment
Kein Getriebe notwendig in den meisten Anwendungen

Beschreibung	Außenläufer BLDC Motor
Motor Durchmesser	ab 41 mm
Motor Länge (exkl. Welle)	ab 35,5 mm
Gewicht	ab 135 – 300 g
Kühlung	Offenes Design mit Luftkühlung
Max. Leistung	bis zu 1 kW
Drehzahl	2.000 – 25.000 1/min
Max. Drehmoment	0,5 – 1,5 Nm
Spannung	10 – 60 V
Kv	305 – 2.200 rpm/V
Max. Wirkungsgrad	>88%

Alle gezeigten Werte sind zur Orientierung. Der Motor kann auf Ihre Anwendung individuell angepasst werden. Bitte sprechen Sie uns dazu an.

Drawing ORBIT 1-10 air-cooled with shaft on back

Drawing ORBIT 1-10 air-cooled

Drawing ORBIT 1-15 air-cooled for multicopter

Drawing ORBIT 1-15 air-cooled with fan

Drawing ORBIT 1-15 air-cooled with shaft on back

Drawing ORBIT 1-15 air-cooled

Drawing ORBIT 1-20 air-cooled with fan

Drawing ORBIT 1-20 air-cooled

Drawing ORBIT 1-25 air-cooled with fan

Drawing ORBIT 1-25 air-cooled with shaft on back

Drawing ORBIT 1-25 air-cooled

Drawing ORBIT 1-30 air-cooled with fan

Test Bench Report Orbit 1-10-18

Test Bench Report Orbit 1-10-22

Test Bench Report Orbit 1-15-12

Test Bench Report Orbit 1-15-14

Test Bench Report Orbit 1-15-16

Test Bench Report Orbit 1-15-18

Test Bench Report Orbit 1-15-20

Test Bench Report Orbit 1-20-10

Test Bench Report Orbit 1-20-12

Test Bench Report Orbit 1-20-14

Test Bench Report Orbit 1-20-16

Test Bench Report Orbit 1-20-18

Test Bench Report Orbit 1-25-10

Test Bench Report Orbit 1-25-12

Test Bench Report Orbit 1-25-14

Test Bench Report Orbit 1-25-16

Test Bench Report Orbit 1-25-18

Test Bench Report Orbit 1-30-10

Test Bench Report Orbit 1-30-12

Test Bench Report Orbit 1-30-14

Operating Manual
